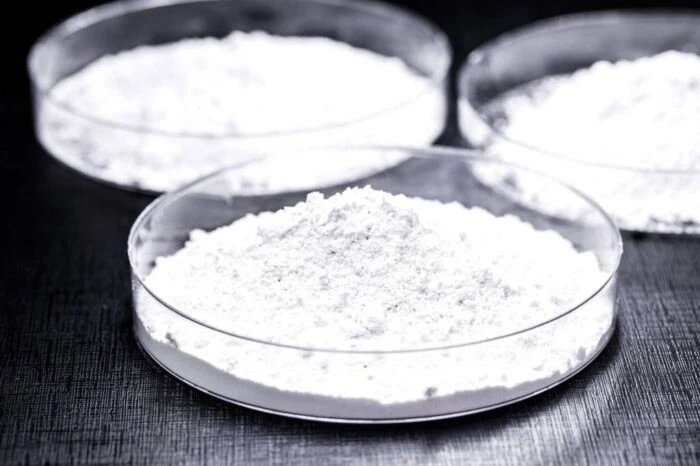

La différence entre une charge de silice industrielle $5/kg et une charge de silice fondue de qualité électronique $50/kg ne réside pas dans la matière première, mais dans le procédé de fabrication. Toutes deux sont issues de quartz de haute pureté. Ce qui les distingue, c'est la précision de chaque étape, de l'extraction à la fabrication du produit fini : les conditions de fusion, la technologie de broyage, la précision du classement et les contrôles de contamination appliqués à chaque étape.
La silice fondue de qualité électronique est la charge principale des composés de moulage époxy pour semi-conducteurs et des stratifiés pour circuits imprimés. Une seule particule surdimensionnée peut provoquer un balayage des pistes lors du moulage ou une perte de signal à 28 GHz. Le processus de production doit garantir l'absence de ces deux défauts de manière systématique, lot après lot. Cet article décrit la chaîne de production en sept étapes : sélection des matières premières, fusion, broyage, classification, traitement de surface et contrôle de la contamination. Chaque étape possède des paramètres de qualité spécifiques qui déterminent si le produit final répond aux spécifications requises par les ingénieurs en packaging de semi-conducteurs.
Qu’est-ce qui confère à la silice fondue la qualité « électronique » ? — Le seuil de spécification
La silice fondue est du dioxyde de silicium amorphe obtenu par fusion de quartz cristallin de haute pureté à plus de 1 720 °C. La fusion transforme le quartz cristallin en un réseau vitreux désordonné, créant ainsi la silice fondue amorphe. Cette structure amorphe confère à la silice fondue un coefficient de dilatation thermique (CTE) extrêmement faible (0,5 ppm/°C contre 12 à 17 ppm/°C pour la résine époxy). Ce faible CTE la rend précieuse pour le conditionnement des semi-conducteurs, car elle correspond au coefficient de dilatation du silicium. Elle réduit les contraintes thermomécaniques lors du refusion de la soudure et des cycles thermiques. Cependant, l’appellation « silice fondue » recouvre une large gamme de produits. La qualité électronique est définie par une combinaison de pureté chimique, de spécifications granulométriques et de teneur en phase amorphe ; des exigences auxquelles la plupart des silices fondues industrielles ne répondent pas.
| Spécification | Niveau EMC standard | Pas fin / Qualité BGA | Ultra-fin / Grade WLP |
| D50 (taille moyenne) | 5–10 μm | 3–6 μm | 1–3 μm |
| D97 / D98 maximum | <25 μm | <15 μm | <8 μm |
| Dmax (maximum absolu) | <45 μm | <25 μm | <12 μm |
| Pureté du SiO2 (minimum) | 99.9% | 99.95% | 99.97% |
| Contenu amorphe | ≥99% | ≥99,5% | ≥99,9% |
| Fe2O3 maximum | <30 ppm | <10 ppm | <5 ppm |
| U + Th (radioactivité) | <1 ppb chacun | <0,5 ppb chacun | <0,2 ppb chacun |
Les spécifications varient selon le client et l'application. Les valeurs ci-dessus représentent les plages de valeurs typiques du secteur. Veuillez vérifier les spécifications auprès du fabricant de vos cellules ou de votre entreprise d'emballage avant la production.
Deux spécifications de ce tableau méritent une explication. Les limites de radioactivité de l'uranium et du thorium empêchent les erreurs transitoires induites par les particules alpha dans les dispositifs DRAM et logiques. Ces incidents ponctuels entraînent des défaillances de fiabilité invisibles sur le terrain. Le contrôle de la radioactivité du matériau de remplissage en silice fondue est désormais une norme pour le conditionnement des mémoires. Pour des raisons de santé et de performance, la teneur en silice amorphe doit être supérieure ou égale à 99%. Le quartz cristallin résiduel est cancérogène par inhalation. Ses propriétés diélectriques diffèrent également de celles du SiO₂ amorphe, ce qui affecte l'intégrité des signaux haute fréquence.
Étape 1 — Sélection des matières premières
Le niveau de qualité maximal du produit final est atteint à ce stade. Aucune étape de traitement ultérieure ne peut augmenter sa pureté au-delà de celle de la matière première ; elle ne peut que la préserver ou la dégrader. La plupart des producteurs de silice fondue de qualité électronique utilisent du quartz filonien de haute pureté (SiO₂ généralement de 99,5 à 99,91 TP3T), provenant de gisements où la structure cristalline est suffisamment grande pour permettre la séparation physique des inclusions minérales.
Quartz naturel vs précurseurs synthétiques
Malgré sa variabilité, le quartz naturel en veines demeure la principale matière première commerciale pour la silice fondue de qualité EMC. Les précurseurs de SiO₂ synthétiques offrent une pureté supérieure, mais coûtent 5 à 10 fois plus cher que le quartz naturel. À une charge de remplissage de 70 à 85%, l'utilisation de matières premières synthétiques devient non rentable pour la production en grande série de semi-conducteurs. Les paramètres critiques des matières premières comprennent la teneur en SiO₂, le profil des métaux traces et le taux d'humidité. La distribution des impuretés dans la charge est vérifiée par analyse XRF et ICP-MS. Les inclusions fluides ou les veines minérales concentrent les métaux alcalins et le fer dans les gisements de quartz. Ces contaminants apparaissent dans le bain de fusion et ne peuvent être éliminés ultérieurement.
Dépistage de la radioactivité
Le comptage de particules alpha à faible bruit de fond permet de détecter les émissions alpha issues des chaînes de désintégration de l'uranium et du thorium, en mesurant généralement le nombre de coups par heure et par unité de surface. Ce test est long : une période de comptage de 24 heures est la norme pour un dépistage à faible niveau. Les chaînes d'approvisionnement des circuits logiques avancés et des boîtiers DRAM mettent en quarantaine les lots de matières premières jusqu'à la fin du contrôle de radioactivité.
Un seul lot à forte teneur en uranium qui réussit le contrôle qualité chimique mais échoue au test de radioactivité perturbe considérablement la chaîne d'approvisionnement si la fusion commence avant la détection.
Étape 2 — Fusion et vitrification
La conversion du quartz cristallin en silice fondue amorphe nécessite des températures constantes supérieures à 1 720 °C, bien au-dessus du point de fusion du quartz (environ 1 650 °C). Cette différence est importante : un matériau chauffé seulement à 1 650 °C subit une transformation de phase partielle et conserve une teneur cristalline résiduelle qui sera détectable par diffraction des rayons X sur le produit final.
Fusion à l'arc électrique contre fusion à la flamme hydrogène-oxygène
Deux procédés de fusion industrielle sont utilisés commercialement et produisent des produits différents.
La fusion à l'arc électrique utilise des électrodes en graphite ou en tungstène pour générer les températures requises. Elle permet de traiter de grands volumes de production (plusieurs tonnes par lot) et constitue la technologie dominante pour la silice fondue de qualité standard et la plupart des qualités industrielles. Le risque de contamination provient de l'usure des électrodes : les électrodes en graphite libèrent du carbone dans le bain de fusion ; les électrodes métalliques, des traces de métaux. Ces deux risques sont maîtrisables par un contrôle précis du procédé, mais ils imposent une limite à la pureté atteignable, ce qui rend la fusion à l'arc électrique moins adaptée aux applications électroniques les plus exigeantes.
La fusion par flamme hydrogène-oxygène utilise la combustion de H₂ et O₂ pour générer une flamme propre à haute température (supérieure à 2 000 °C dans la zone de réaction). Ce procédé ne comporte ni électrodes, ni pièces métalliques en contact avec le bain de fusion, et seuls l'hydrogène et l'oxygène sont utilisés. Il permet d'obtenir de la silice fondue de haute pureté, mais à un débit plus faible et un coût au kilogramme plus élevé. Il est privilégié pour les silices ultrafines et ultra-pures, lorsque la contamination par électrodes de la fusion à l'arc dépasserait les limites d'impuretés spécifiées.
Un inconvénient propre à la fusion par flamme : la combustion de l’hydrogène produit de la vapeur d’eau, susceptible d’introduire des groupes hydroxyle (–OH) dans le réseau vitreux. La présence de groupes –OH résiduels augmente la tangente de perte diélectrique aux fréquences micro-ondes, ce qui pose problème pour les applications de stratifiés de circuits imprimés dans les bandes 5G. La maîtrise de l’humidité dans l’atmosphère de procédé (contrôle du rapport H₂/O₂ et de l’atmosphère du four) permet de maintenir la concentration de groupes –OH en dessous du seuil affectant les performances électriques.
Contrôle qualité après fusion
• Analyse par diffraction des rayons X (DRX) : pour quantifier la teneur en phase amorphe, l’affinement de Rietveld doit indiquer une proportion de phases cristallines < 0,5% pour un matériau de qualité électronique.
• Nouvelle analyse ICP-MS : pour vérifier l’absence de contamination lors de la fusion — comparer les profils de métaux traces avant et après fusion
• Inspection visuelle : vérifier la présence de zones non fondues, d’inclusions et de grosses bulles dans le lingot ou le morceau avant le concassage.
Étape 3 — Réduction granulométrique primaire : concassage et pré-broyage
La silice fondue sort de la phase de fusion sous forme de lingots, de morceaux ou de plaques ; il s’agit d’une matière première qui doit être réduite à une taille exploitable avant le broyage fin. Cette étape vise à obtenir une réduction de taille efficace sans introduire de contamination métallique qui compromettrait tous les résultats obtenus lors de la fusion.
Le concassage à mâchoires réduit la taille des lingots de 50-200 mm à moins de 10 mm. Le risque de contamination provient de l'usure des mâchoires : les mâchoires standard en acier au manganèse libèrent du fer en quantités inacceptables pour les matériaux de qualité électronique. Pour le concassage primaire de la silice fondue de qualité électronique, les fabricants utilisent des inserts de mâchoires en céramique à haute teneur en alumine ou des mâchoires composites en carbure de tungstène. Ces deux solutions augmentent le coût, mais empêchent l'introduction de fer à un stade où le débit massique est suffisamment élevé pour rendre la correction de la contamination en aval impraticable.
Le pré-broyage à une granulométrie de 100 à 200 mesh (75 à 150 µm) est réalisé à l'aide d'un broyeur à rouleaux ou à billes à revêtement céramique (alumine ou zircone selon le degré de pureté). L'objectif à ce stade est d'obtenir une granulométrie d'alimentation homogène pour l'étape de broyage fin : les particules 100% doivent passer à travers une maille de 150 µm, avec un D50 généralement compris entre 30 et 60 µm. Un broyage excessif à ce stade entraîne un gaspillage d'énergie inutile ; un broyage insuffisant génère une alimentation irrégulière et plus grossière pour l'étape de broyage fin, ce qui modifie le point de fonctionnement du circuit de classification.
Étape 4 — Broyage fin jusqu'à la granulométrie cible
La spécification D50 de l'application (comprise entre 1 et 15 μm) détermine désormais la finesse de broyage de la silice fondue pré-broyée. Deux technologies existent pour cette étape de réduction. Le choix de la technologie repose principalement sur la finesse cible et le seuil de contamination.
Broyeur à boulets avec classificateur à air (qualités standard et moyennes)
Pour les qualités EMC standard avec un D50 de 5 à 15 μm et un D97 inférieur à 25-45 μm, un broyeur à billes à revêtement céramique en circuit fermé avec un classificateur à air dynamique est la solution la plus écoénergétique. Le broyeur réduit la taille des particules ; le classificateur trie la sortie, renvoyant les particules surdimensionnées vers le broyeur et acheminant les particules conformes vers le système de collecte du produit. Cette conception en circuit fermé évite le surbroyage : les particules quittent le circuit dès qu’elles atteignent la taille requise, au lieu d’être broyées plus finement que nécessaire.
Gestion de la contamination : le matériau des billes et du revêtement doit correspondre à la tolérance aux impuretés du produit. Pour la plupart des applications EMC standard, l’utilisation de billes en alumine (Al₂O₃) dans un broyeur à revêtement en alumine est optimale ; la contamination par l’aluminium due à l’usure du revêtement est acceptable dans les formulations EMC à base de SiO₂. Pour les applications exigeant une contamination par l’aluminium inférieure à 50 ppm, l’utilisation de billes en zircone dans un broyeur à revêtement en zircone élimine la contamination par l’aluminium, moyennant un coût d’équipement plus élevé.
Broyage par jet d'air pour les granulométries fines et ultra-fines
Pour les grains à pas fin et les grains WLP nécessitant un D50 inférieur à 5 µm et un Dmax inférieur à 15 µm, le broyage par jet d'air en lit fluidisé est le procédé standard. Son principal avantage réside dans le mécanisme de broyage : les particules se fragmentent par collision à grande vitesse, sous l'effet des jets de gaz comprimé. Aucune surface de broyage n'est en contact avec le produit ; les seules surfaces solides sont les parois de la chambre et la roue de classification, toutes deux pouvant être revêtues de céramique. La contamination métallique issue du broyage est quasi nulle.
Le gaz comprimé doit être sec et exempt d'huile. L'humidité présente dans le gaz de broyage, pour les particules fines, provoque leur agglomération au niveau du classificateur, ce qui élargit la distribution granulométrique et augmente le D97 de façon imprévisible. L'utilisation d'un capteur de point de rosée en ligne à l'entrée du gaz est une pratique courante pour la production de silice fondue de haute qualité.
Le coût énergétique du broyage par jet d'air est 3 à 4 fois supérieur par tonne à celui du broyage à billes pour une même granulométrie cible D50. Pour la silice fondue de granulométrie fine ($40-80/kg), ce surcoût énergétique est facilement justifié. Le seuil de rentabilité – à partir duquel le broyage par jet d'air devient plus économique que le broyage à billes associé à des contrôles de contamination rigoureux – se situe généralement autour de D50 4-5 μm.
Angulaire ou sphérique : la question de la morphologie
Le broyage à billes et le broyage par jet d'air produisent tous deux des particules angulaires. Ce phénomène est dû à la mécanique de la rupture : le broyage fragmente le matériau selon les plans de concentration des contraintes, produisant des fragments irréguliers quelle que soit la technologie utilisée. La silice fondue angulaire convient aux applications EMC standard jusqu'à une charge massique d'environ 801 TP3T.
Les formulations avancées nécessitent une charge de CTE minimale supérieure à 80%. À ces niveaux de charge, les particules angulaires génèrent une viscosité excessive, entravant l'écoulement lors du moulage par transfert. Les fabricants produisent de la silice fondue sphérique en faisant passer une fine poudre angulaire dans une flamme hydrogène-oxygène (sphéroïdisation par flamme). Ce procédé ne modifie ni la chimie des particules ni leur teneur en phase amorphe ; il modifie leur forme par effet de tension superficielle à l'état fondu. Le surcoût est important (généralement 2 à 3 fois plus élevé par kilogramme qu'un produit angulaire de même granulométrie) et ne se justifie que pour les applications où la charge cible ne peut être atteinte avec une charge angulaire.
Étape 5 — Classification selon les spécifications granulométriques finales
Cette étape détermine la granulométrie finale et, pour les applications électroniques, elle représente l'étape la plus exigeante techniquement de la chaîne de production. Le meulage établit la valeur approximative de D50. La classification définit D97, Dmax et la plage de granulométrie avec la précision requise par les spécifications d'encapsulation des semi-conducteurs.
Pourquoi la classification ne peut être ignorée
Le broyage produit une distribution granulométrique large et continue. Un broyeur à billes ou à jet, fonctionnant à une énergie donnée, produira des particules allant du submicron jusqu'à des particules 5 à 10 fois plus grosses que le D50. Le D97 des particules non classées issues d'un broyeur est généralement 3 à 5 fois supérieur au D50 ; ainsi, pour un D50 de 5 µm, des valeurs de Dmax de 30 à 50 µm sont courantes sans classification. Pour un pas de connexion filaire de 0,4 mm, les particules supérieures à 25 µm sont problématiques. La classification est donc indispensable.
Classification de l'air à un seul étage (Niveaux standard)
Un classificateur à air dynamique sépare les particules grâce à l'équilibre entre la force centrifuge et la résistance aérodynamique au niveau de la roue de classification. La vitesse de rotation de la roue détermine le seuil de coupure : une vitesse plus élevée renvoie les particules les plus grosses vers le broyeur, tandis que les particules plus fines sont intégrées au produit. Pour les qualités EMC standard où le D97 doit être inférieur à 25 µm, un classificateur à un seul étage est suffisant ; la finesse de séparation obtenue avec un rotor unique bien configuré permet d'atteindre cet objectif de manière constante.
Classification en plusieurs étapes pour les qualités fines
Pour les grains à pas fin et les grains WLP où le D97 doit être inférieur à 10-12 μm, un seul étage de classification ne permet pas une séparation suffisamment fine. La zone de transition entre les particules classées comme fines et celles rejetées comme grossières est trop large ; certaines particules dont le D97 est supérieur à la valeur cible se retrouvent dans le produit. Un circuit de classification à deux étages résout ce problème : le premier étage détermine le D50 ; le second agit comme un classificateur à coupure haute, ciblant spécifiquement les particules grossières et garantissant que le Dmax reste inférieur à la limite spécifiée. Cette approche à deux étages augmente le coût de l’équipement et réduit le débit par unité de capacité de classification installée, mais c’est le seul moyen fiable de maintenir le D97 en dessous de 10 μm avec la constance requise par les chaînes d’approvisionnement de l’industrie électronique.
La géométrie horizontale d'un classificateur présente un avantage particulier pour les granulométries fines. Dans un classificateur à axe vertical, la sédimentation gravitationnelle des particules les plus grosses compense partiellement la force de rejet centrifuge. Aux points de coupure inférieurs à 5 μm, cela crée une séparation asymétrique qui élargit la distribution du côté des particules grossières. Les classificateurs à axe horizontal éliminent cet effet en orientant la zone de classification perpendiculairement à la gravité, ce qui permet des coupures plus nettes pour les particules fines.
Surveillance PSD en ligne
Pour la production de composants électroniques, l'échantillonnage en fin de lot est insuffisant pour le contrôle qualité. Une production de 4 heures, débutant avec une valeur D97 conforme aux spécifications mais la dépassant au cours des 90 dernières minutes, produit un lot hétérogène : une partie est conforme, l'autre non. Les séparer a posteriori est impossible. La solution standard consiste à utiliser un capteur de diffraction laser en ligne, placé à la sortie du classificateur, qui enregistre les valeurs D10, D50, D90 et D97 toutes les 30 à 60 secondes. La vitesse de la roue du classificateur est synchronisée avec la valeur D97 via un régulateur à rétroaction : lorsque D97 augmente, la vitesse de la roue s'accroît pour resserrer la coupe. Ce système garantit la conformité du produit en continu, évitant ainsi un contrôle a posteriori.
| Paramètres minimaux du certificat d'analyse de la silice fondue de qualité électronique Paramètres PSD : Les normes D10, D50, D90, D97 et Dmax sont toutes requises. La norme D50 seule est insuffisante pour la qualification CEM. Chimie: Pureté du SiO2 (XRF), Fe2O3, Al2O3, Na2O, K2O, TiO2 (ICP-MS) — chacun avec des valeurs maximales certifiées Contenu amorphe : DRX quantitative (méthode Rietveld) — certifiée en pourcentage amorphe Surface spécifique : Mesure BET — pertinente pour la demande en liant et la prédiction de la viscosité dans la formulation EMC Radioactivité: Dosage de l'uranium et du thorium par comptage alpha ou ICP-MS — requis pour les chaînes d'approvisionnement en conditionnement logique et mémoire Morphologie: Sphérique ou angulaire, confirmé par MEB — pertinent pour les spécifications de capacité de charge |
Étape 6 — Traitement de surface
Toutes les applications de silice fondue de qualité électronique ne nécessitent pas de traitement de surface, mais les formulations EMC à forte charge en requièrent généralement un. Le problème réside dans la chimie de surface. La silice fondue native possède une surface hydrophile recouverte de groupes silanol (Si–OH) qui forment des liaisons hydrogène avec l'eau. Les matrices de résine époxy sont hydrophobes. À faible charge, la résine peut mouiller correctement la surface de la charge malgré cette différence. À une charge de 80 % en poids de 85%, la viscosité résultant d'un mouillage insuffisant de la surface est suffisamment élevée pour empêcher le moulage par transfert.
Agents de couplage silane
Les agents de couplage silane résolvent ce problème en réagissant avec les groupes silanol de surface et en les remplaçant par des groupes organofonctionnels compatibles avec la chimie de la résine époxy. La réaction fixe la molécule de silane à la surface de la silice par une liaison Si–O–Si ; le groupe terminal organofonctionnel (époxy, amino ou méthacrylate selon le système de résine) réagit ensuite avec la résine de la matrice lors du durcissement.
Le silane à fonction époxy (glycidoxypropyltriméthoxysilane) est l'agent de couplage le plus couramment utilisé pour les systèmes EMC époxy bisphénol-A standard. Les fabricants emploient l'aminosilane lorsque la chimie de la résine favorise les co-réactifs aminés. L'analyse thermogravimétrique (ATG) vérifie le taux de couverture du traitement en mesurant la perte de masse de la couche de revêtement organique. La mesure de l'angle de contact confirme la conversion hydrophile-hydrophobe.
Les producteurs privilégient le traitement à sec (silane en phase gazeuse en lit fluidisé ou en réacteur à impact) pour la silice fondue fine de granulométrie inférieure à D50 5 μm. Le traitement par voie humide pour les particules fines provoque une agglomération : l’agent d’enrobage liquide forme des ponts entre les particules adjacentes avant de se répartir complètement. Le produit aggloméré nécessite un nouveau classement, ce qui engendre des coûts supplémentaires et une baisse de rendement.
Étape 7 — Contrôle de la contamination sur l'ensemble de la chaîne
La qualité du produit final reflète l'efficacité cumulée des contrôles de contamination à chaque étape. Chacune des pratiques suivantes vise à contrer une voie de contamination spécifique ayant entraîné des échecs de lots dans la production de silice fondue de qualité électronique.
Séparation magnétique
Des séparateurs magnétiques à gradient élevé (10 000 à 15 000 gauss) sont placés après chaque étape de réduction de taille. Ces séparateurs éliminent les particules d'usure ferromagnétiques provenant des équipements en amont avant qu'elles n'atteignent l'étape suivante. Ces particules comprennent des fragments de mâchoires, des copeaux de billes de broyeur et des écaillures de revêtement. À l'échelle nanométrique, les particules magnétiques sont dangereuses : elles traversent les classificateurs et se répartissent uniformément. Une particule de fer de 2 µm dans de la silice de 5 µm (D50) échappe à la détection par diffraction laser. Elle serait capturée par HGMS ou détectée par ICP-MS lors des analyses finales.
Emballage de classe salle blanche
Une fois le produit classé, toute recontamination doit être évitée. Le conditionnement en salle blanche sous pression positive avec filtration HEPA empêche les particules atmosphériques de pénétrer dans les contenants ouverts. Tous les matériaux d'emballage en contact avec le produit doivent être conformes aux normes relatives aux traces de métaux ; certains sacs en polyéthylène contiennent des stabilisants thermiques à base de métaux susceptibles de migrer dans la silice fondue ultra-pure.
Batterie QC finale
| Test | Instrument | Ce que cela vérifie |
| Distribution granulométrique | Diffraction laser (en ligne + lot final) | D10, D50, D90, D97, Dmax — les cinq valeurs doivent être conformes aux spécifications. |
| pureté chimique | XRF (éléments majeurs) | Teneur en SiO2 et principaux oxydes d'impuretés |
| métaux traces | ICP-MS | Fe, Al, Na, K, Ti et autres éléments spécifiés à des concentrations de l'ordre du ppm à inférieures au ppm. |
| Contenu amorphe | DRX (méthode de Rietveld) | Teneur en quartz cristallin — doit être inférieure à la limite de spécification |
| surface spécifique | BET (adsorption d'azote) | Surface spécifique en m²/g — pertinente pour la demande en liant et le taux de couverture en silane |
| Radioactivité | Comptage des particules alpha ou ICP-MS pour U/Th | U et Th — nécessaires pour le conditionnement de la logique avancée et de la mémoire |
| vérification du traitement de surface | TGA + angle de contact | Uniformité de la couverture de silane et confirmation de la conversion hydrophobe |
| Vous avez besoin d'équipements de broyage ou de classification pour la silice fondue de qualité électronique ? EPIC Powder Machinery fournit des broyeurs à jet, des broyeurs à boulets avec revêtement céramique et des classificateurs pneumatiques multi-étages spécialement conçus pour la production de silice fondue de qualité électronique. Toutes les surfaces en contact avec le produit sont disponibles en céramique d'alumine ou de zircone. Nous proposons des essais de classification gratuits sur votre matière première avant tout engagement de commande. Veuillez nous communiquer la granulométrie de votre matière première ainsi que vos spécifications cibles D50, D97 et Dmax ; nous vous confirmerons les performances réalisables et effectuerons un broyage d'essai. Demandez un essai gratuit de classification : www.quartz-grinding.com/contact Découvrez nos équipements de traitement de la silice fondue : www.quartz-grinding.com |
Foire aux questions
Quelle est la différence entre la silice fondue et la silice fumée ? Peuvent-elles être utilisées indifféremment comme charges EMC ?
Ces matériaux sont produits par des procédés totalement différents, avec des granulométries très différentes. Les fabricants font fondre la silice fondue à plus de 1 720 °C, puis la broient jusqu'à une granulométrie D50 de 1 à 15 µm pour obtenir une charge EMC. La silice fondue réduit structurellement le coefficient de dilatation thermique (CTE) du composite grâce à une charge élevée (70 à 85 % en poids).
La combustion à la flamme produit de la silice pyrogénée, formant des particules de 10 à 20 nm avec une surface spécifique de 50 à 400 m²/g. Son rôle est rhéologique : elle contrôle la fluidité et la thixotropie pour des concentrations de TP3T comprises entre 0,1 et 11. Utilisée comme charge structurale, la silice pyrogénée nécessiterait une quantité excessive de liant pour mouiller sa surface. Son utilisation comme modificateur de rhéologie est inefficace en raison de sa faible surface spécifique.
Quel est le surcoût de production lié au passage de D97 25 μm (EMC standard) à D97 8 μm (qualité à pas fin) ?
Trois facteurs de coût s'accumulent à mesure que la granulométrie se précise. Le broyage par jet d'air jusqu'à une granulométrie D50 de 3 μm coûte 3 à 4 fois plus cher en gaz comprimé que le broyage jusqu'à une granulométrie D50 de 8 μm. L'obtention d'une granulométrie D97 inférieure à 10 μm nécessite un classement en plusieurs étapes, ce qui réduit le débit. Les granulométries fines présentent des taux de recyclage plus élevés, augmentant ainsi le coût énergétique par tonne de produit conforme. La granulométrie ultra-fine WLP (D50 de 1 à 3 μm) coûte 3 à 5 fois plus cher que la granulométrie standard EMC à partir de la même matière première.
Les équipements d'EPIC Powder Machinery peuvent-ils gérer l'intégralité de la chaîne de production de silice fondue de qualité électronique ?
Machines à poudre EPIC Nous fournissons les équipements pour les étapes 4 et 5 de la chaîne de production : le broyage fin et le classement. Pour le broyage fin : broyeurs à jet à lit fluidisé avec surfaces de contact en céramique pour les granulométries fines et ultrafines (D50 < 5 µm), et broyeurs à billes à revêtement céramique en circuit fermé avec classificateurs à air pour les granulométries standard et moyennes (D50 5-15 µm). Pour le classement : classificateurs à air dynamiques mono-étagés pour les granulométries EMC standard (D97 < 25 µm) et systèmes de classement multi-étagés à géométrie de classificateur horizontal pour les granulométries fines et WLP (D97 < 10-12 µm). Tous les systèmes sont disponibles avec un contrôle par diffraction laser en ligne intégré au système de commande du classificateur. Nous proposons des essais de classement gratuits sur de la silice fondue fournie par le client dans notre centre d’essais, permettant d’obtenir des données complètes sur la granulométrie, la surface spécifique et la contamination avant tout engagement d’équipement.
