المطحنة النفاثة ذات الطبقة المميعة الأفقية

مسحوق EPIC » منتجات » المطحنة النفاثة ذات الطبقة المميعة الأفقية

المطحنة النفاثة ذات الطبقة المميعة الأفقية

  • عجلة تصنيف فردية / متعددة
    لمسحوق السيليكا (مسحوق كوارتز فائق النعومة)

    تركيب أفقي لدوار تصنيف عالي الدقة ، سرعة خطية تصل إلى 80m / s ، لضمان دقة قطع الرأس.

    سمات:
    مسحوق ناعم مع تكرار جيد ومستقر وموثوق ؛ درجة حرارة ثابتة أو درجة حرارة منخفضة بدون تكسير متوسط ؛ تتميز بمزايا معدل استخدام الطاقة العالي ، مقاومة التآكل للمعدات ، التكسير المغلق ، الحماية النظيفة والبيئية ، ونظام التحكم في البرنامج ، وهو مناسب للضبط والتشغيل.

    طلب:
    تستخدم على نطاق واسع في المواد الكيميائية والمعادن والمعادن والمواد الكاشطة والسيراميك والمواد المقاومة للحرارة والأدوية ومبيدات الآفات والأغذية والمنتجات الصحية والمواد عالية التقنية وغيرها من الصناعات.

إقتبس

    يرجى إثبات أنك إنسان عن طريق تحديد شجرة.

    اتصل بنا

    أفقي

    إنها مناسبة للطحن الجاف ، درجة الحرارة الثابتة أو درجة الحرارة المنخفضة والطحن غير المتوسط لجميع أنواع المواد مع صلابة موس أقل من 9. يمكن استخدامها في سلسلة مع مصنف متعدد المراحل لإنتاج منتجات بأحجام جزيئات متعددة في وقت واحد.

    دوار درجات عالية الدقة

    دوار التدريج عالي الدقة الرائد في العالم ، سرعة خطية تصل إلى 80 متر / ثانية ، لضمان دقة قطع الرأس ، يمكن أن تلبي متطلبات المنتج المطلوبة.

    نظام التحكم الآلي

    يعتمد نظام التحكم على برنامج التحكم ، وهو سهل التشغيل ؛ يمكن توصيل المحرك بالحزام ، والذي يمكن أن يحسن السرعة ويخترق مشكلة عدم وجود محرك عالي السرعة.

    نطاق واسع وقدرة كبيرة

    يمكن لعجلة الدرجات فصل المواد تلقائيًا من خلال تدفق الهواء ، بدون جزيئات خشنة ؛ يمكن اختيار نظام التحكم الدقيق في الوزن ، مع ثبات عالي للمنتج واتساق جيد.

    مبدأ العمل وميزات نوع المعدات

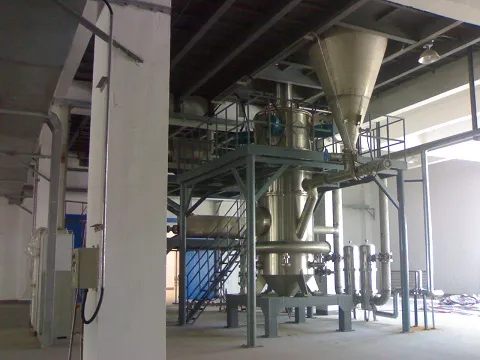

    تشكل المطحنة النفاثة ، والفراغ الحلزوني ، والمرشح الكيسي ، والمروحة نظام طحن كامل. بعد ترشيح الهواء المضغوط وتجفيفه ، يتم رشه في تجويف الطحن بسرعة عالية من خلال فوهات Laval. عند تقاطع العديد من تدفقات الهواء ذات الضغط العالي ، يتم تصادم المواد وفركها وقصها بشكل متكرر ليتم طحنها. المواد المطحونة ترتفع مع شفط المروحة. يتحرك تدفق الهواء إلى منطقة التصنيف ، ويتم فصل المسحوق الخشن والناعم تحت قوة طرد مركزي قوية ناتجة عن توربين التصنيف الدوار عالي السرعة. الجسيمات الدقيقة التي تفي بمتطلبات حجم الجسيمات تكون من خلال عجلة المصنف ويتم تجميعها بواسطة الإعصار الحلزوني والمرشح الكيسي ؛ ينخفض المسحوق الخشن إلى منطقة الطحن ويستمر الطحن.

    طاحونة نفاثة MQW

    عجلة تصنيف واحدة

    نطاق حجم الجسيمات D50: 2-45 مايكرومتر ؛
    · شكل جسيم جيد وتوزيع ضيق لحجم الجسيمات.
    · يمكن تعديل سرعة الدوار عن طريق تحويل التردد ، ويمكن تعديل توزيع حجم الجسيمات بمرونة ؛
    · يمكن للهيكل الرأسي أحادي الدوار أن يحقق قدرة إنتاجية كبيرة وكفاءة عالية واستثمار منخفض ؛
    · تصميم مدخل الهواء الثانوي ، ومعدل استخدام الطاقة العالي ، وتسهيل تدفق المواد وتحسين كفاءة اختيار المسحوق ؛
    · الخط بأكمله مغلق ، مع غبار أقل ، ضوضاء منخفضة ، عملية الإنتاج نظيفة وصديقة للبيئة ؛
    · يعتمد نظام التحكم على التحكم في برنامج PLC ، وهو سهل التشغيل.

    طاحونة نفاثة MQW

    عجلة تصنيف متعددة

    · مدى حجم الجسيمات D50: 1-25μm ؛
    · الدوارات متعددة المراحل التي يتم تركيبها أفقيًا يمكنها تحقيق إنتاج أعلى من الدوار المفرد ؛
    · كل دوار متدرج مجهز بجهاز استشعار السرعة ، ويمكن تعديل سرعة الدوار عن طريق تحويل التردد لضبط توزيع حجم الجسيمات بمرونة ؛
    · من السهل تحقيق سعة كبيرة وكبيرة. خذ التلك كمثال ، D50: ≤3μm ، ويمكن أن تصل السعة إلى 57t / h ؛
    · النظام بأكمله عبارة عن تكسير مغلق ، غبار أقل ، ضوضاء منخفضة ، عملية إنتاج نظيفة وصديقة للبيئة ؛
    · يعتمد نظام التحكم برنامج التحكم ، وهو سهل التشغيل.

    المعايير الفنية للمطحنة النفاثة ذات الطبقة المميعة الأفقية

    المعلمة / النموذج MQW03 MQW06 MQW10 MQW20 MQW30 MQW40 MQW60 MQW80 MQW120 MQW160 MQW240
    حجم التغذية (مم) <1 <2 <2 <3 <3 <3 <3 <3 <3 <3 <3
    السعة الإنتاجية (كجم / ساعة) 0.3-10 10-150 20-300 40-600 100-900 200-1200 500-2000 800-3000 1500-6000 2000-8000 4000-12000
    حجم الجسيمات (D97: ميكرومتر) 3-45 3-45 3-45 3-45 3-45 3-45 3-45 3-45 3-45 3-45 3-45
    محرك مصنف (كيلوواط) 2.2 3 5.5/7.5 7.5/11 11/15 15/7.5*3 7.5*3 11*3 15*3 15*4 15*6
    استهلاك الهواء (متر مكعب / دقيقة) 3 6 10 20 30 40 60 80 120 160 240
    ضغط الهواء (الأم) 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1 0.6-1

    ملاحظة: ترتبط الطاقة الإنتاجية ارتباطًا وثيقًا بحجم الجسيمات ، والجاذبية النوعية ، والصلابة ، والرطوبة وغيرها من المؤشرات الخاصة بالمواد الخام. ما ورد أعلاه هو فقط لمرجع الاختيار.
